電子設備制造PCBA加工是極為關鍵的環節，其質量與效率直接關乎電子產品的性能與市場競爭力。今天，1943科技就帶大家深入了解PCBA加工的全流程以及其中的關鍵要點。

一、PCBA加工全流程詳解

需求溝通與設計階段

在項目啟動初期，與客戶進行深入細致的溝通是首要任務。需明確產品的電路設計、功能要求、材料清單（BOM）以及交付時間等關鍵信息。根據客戶提供的原理圖，專業工程師運用先進的PCB設計軟件進行精心設計，確保電路性能卓越且具備良好的工藝可行性。同時，要充分考慮電路板的尺寸、形狀、層數、層間連接以及元件布局等因素，并嚴格遵循電路板設計規范和標準，為后續的生產制造奠定堅實基礎。

原材料采購環節

原材料的質量優劣對PCBA產品的可靠性起著決定性作用。此階段需采購PCB裸板，可根據實際需求選擇單層、雙層或多層板，其材質通常為玻璃纖維增強的復合材料。同時，依據BOM清單采購各類電子元器件，如電阻、電容、IC芯片、連接器等，以及焊接材料、錫膏、清洗劑、膠水等輔料。為確保原材料質量，應從可靠的供應商處采購，建立嚴格的供應商篩選與管理機制，保證所購元器件均來自原廠或授權分銷商，杜絕假冒偽劣產品流入。

SMT貼片加工階段

• 錫膏印刷：借助高精度的錫膏印刷機，通過鋼網將錫膏精準地印刷到PCB焊盤上。這一過程對印刷機的精度和穩定性要求極高，需嚴格控制錫膏的印刷厚度、均勻性以及位置準確性，確保后續元器件貼裝的質量。
• 元器件貼裝：采用高速貼片和泛用貼片機，利用其高分辨率的視覺系統，能夠快速準確地識別元件位號與坐標，將各類元器件精準地貼裝到PCB相應位置。先進的貼片機可同時拾取多種元件，貼裝速度可達每小時數萬點，極大地提高了生產效率。針對0201等微小元件以及BGA、QFP等精密器件，需優化貼片機參數，如調整吸嘴壓力、貼片頭旋轉角度與貼片高度等，在保證貼裝精度的前提下，提升整體貼片效率。
• 回流焊接：完成元器件貼裝后，將PCB送入回流焊爐。通過精確控制回流焊爐的溫度曲線，使錫膏熔化，實現元器件與PCB的牢固焊接?；亓骱高^程中，需嚴格控制峰值溫度、液相線以上時間（TAL）等參數，確保無鉛焊料充分潤濕，同時避免因溫度過高對元器件造成損壞。為減少氧化膜形成，可采用氮氣保護，降低焊點表面張力，提高焊接質量。

DIP插件焊接階段

對于無法通過SMT貼裝的直插式元器件，如大電容、連接器等，需進行DIP（雙列直插式封裝）插件焊接?？刹捎萌斯げ寮駻I（AutomatedInsertion，自動插件）設備進行插件操作，確保插件位置準確無誤、引腳平整。插件完成后，通過波峰焊爐進行焊接。波峰焊過程中，要嚴格控制焊接參數，如焊接溫度、焊接時間、波峰高度等，保證焊點飽滿、牢固，避免出現漏焊、假焊等問題。對于一些復雜的PCBA組件，還需進行手工焊接與組裝，如異形元器件焊接、線纜連接等，以滿足個性化生產需求。

檢測與維修階段

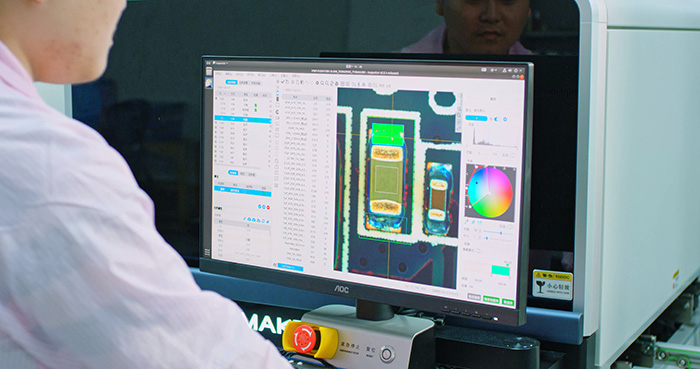

1. AOI自動光學檢測：在SMT貼片與焊接后，利用AOI設備對PCBA表面進行全面檢測。通過先進的圖像處理算法，能夠快速識別元器件錯裝、漏裝、焊點缺陷等問題，檢測覆蓋率可達95%以上，極大地提高了檢測效率與準確性。
2. X-RAY射線檢測：針對BGA、QFN等隱藏焊點，采用X射線檢測設備進行內部檢測，可清晰觀察焊點的焊接質量，有效發現內部空洞、虛焊等缺陷，確保產品質量可靠。
3. 3D SPI錫膏檢測：使用全自動錫膏檢測機，對錫膏的印刷質量進行精確檢測，包括錫膏的厚度、面積、體積等參數，及時發現錫膏印刷過程中的偏差，為后續工藝調整提供依據。
4. 功能測試：根據客戶提供的測試標準，搭建定制化測試平臺，對PCBA產品的各項功能進行全面驗證，如信號傳輸、數據處理、接口兼容性等，確保產品功能符合設計要求。
5. 性能測試：將PCBA產品置于不同的環境條件下，如高低溫、濕度變化等，測試其性能穩定性，確保產品在實際應用場景中能夠可靠運行。
6. 可靠性測試：通過振動測試、跌落測試、老化測試等多種可靠性測試手段，驗證產品的機械強度與使用壽命，篩選出潛在的質量隱患，提高產品的可靠性與穩定性。
7. 維修：對于檢測過程中發現的問題產品，由專業的維修人員進行維修。維修人員需具備豐富的經驗和專業知識，能夠準確判斷故障原因，并采取有效的維修措施，確保產品修復后質量合格。

清洗與涂覆階段

• 清洗：焊接完成后，PCBA表面會殘留焊錫膏、助焊劑等雜質，這些雜質可能會影響產品的電氣性能和可靠性。因此，需采用專業的清洗設備和清洗劑，對PCBA進行徹底清洗，去除表面雜質，保證產品清潔度。
• 三防涂覆：為增強PCBA的防護性能，在清洗干凈后，需在其表面涂覆一層三防漆。三防漆可有效防止潮濕、腐蝕和灰塵對PCBA的侵害，提高產品在惡劣環境下的可靠性和穩定性。涂覆過程中，要嚴格控制涂覆厚度和均勻性，確保涂覆效果良好。

包裝與交付階段

完成所有加工與測試環節后，對PCBA產品進行包裝。根據客戶需求，選擇合適的包裝材料和方式，如采用防靜電袋、泡沫板等進行包裝，確保產品在運輸過程中不受損壞。同時，附上產品標簽和說明書，注明產品型號、規格、生產日期、生產批次等信息，方便客戶識別與使用。最后，按照約定的交付時間和方式，將產品及時、準確地交付給客戶。

二、PCBA加工關鍵要點

1. 精度控制

在PCBA加工過程中，精度控制貫穿始終。無論是元器件的貼裝位置、焊接質量，還是電路板的制造精度，都直接影響產品的性能。在SMT貼片過程中，貼裝精度需達到±0.03mm甚至更高，才能確保微小元器件的準確安裝；在PCB制造過程中，線路的寬度、間距以及過孔的位置精度等都有嚴格要求，否則可能導致電路短路、斷路等問題。因此，需采用先進的設備和工藝，并通過嚴格的質量控制體系，確保各個環節的精度符合標準。

2. 熱管理

焊接過程中會產生大量熱量，而元器件對溫度較為敏感，過高的溫度可能會導致元器件損壞。因此，熱管理在PCBA加工中至關重要。在回流焊和波峰焊過程中，要精確控制焊接溫度曲線，確保焊接過程中元器件所承受的溫度在其允許范圍內。同時，對于一些發熱量大的元器件，如功率芯片等，需采取有效的散熱措施，如安裝散熱片、設計合理的散熱通道等，以保證產品在正常工作時的溫度穩定性。

3. 清潔度

電路板在加工過程中極易沾染灰塵、雜質等污染物，這些污染物可能會影響電路的性能，甚至導致短路等故障。因此，保持加工環境的清潔以及對PCBA進行有效的清洗是保證產品質量的重要環節。加工車間應保持潔凈，工作人員需穿戴防靜電工作服和手套，避免人為污染。同時，在加工的各個環節，如錫膏印刷、元器件貼裝等，都要注意防止灰塵和雜質的混入。

4. 質量管理

建立完善的質量管理體系是保證PCBA加工質量的核心。從原材料采購開始，就要對每一批次的元器件和PCB板進行嚴格的檢驗，確保其符合設計要求。在生產過程中，通過設置多個質量控制點，進行定期抽檢和實時監控，及時發現并解決問題。在SMT貼片后進行AOI檢測，在插件焊接后進行外觀檢查和初步導通測試等。在產品完成后，進行全面的功能測試和可靠性測試，確保產品質量符合客戶的需求和標準。同時，要建立質量追溯系統，對每一塊PCBA的生產過程和質量數據進行記錄，以便在出現質量問題時能夠快速追溯和分析原因。

PCBA加工是一個復雜而精細的過程，需要專業的技術團隊、先進的設備以及嚴格的質量控制體系來保障。只有深入了解PCBA加工的全流程和關鍵要點，并在實際生產中嚴格執行，才能生產出高質量、高性能的PCBA產品，滿足電子設備制造行業不斷發展的需求。
